頂打式穿箭加短護角打包機（熱熔型）
- 產品介紹

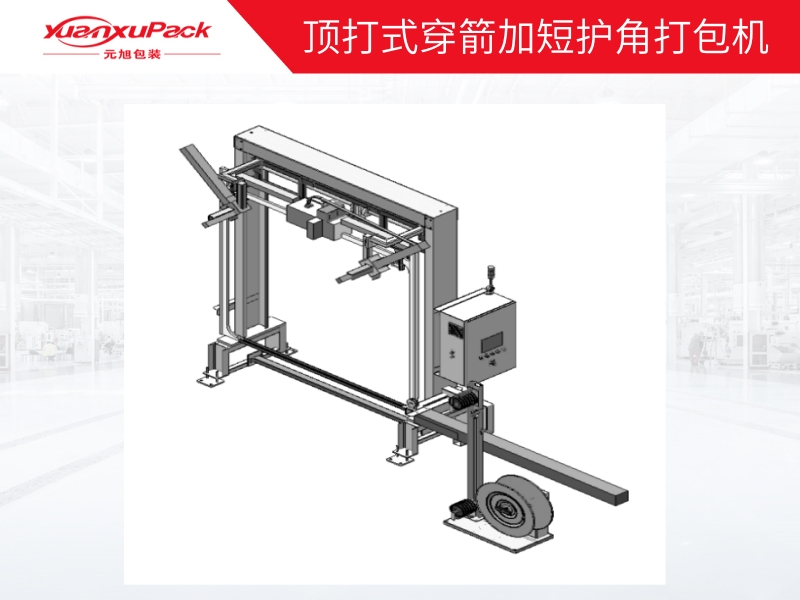

頂打式穿箭加短護角打包機
機頭在頂部
整機可移動
自動加短護角
任意高度穿帶
帶穿箭
設備應用描述：
頂打式穿箭打包機是配備在包裝線的輸送系統中，通過水平穿箭的方式實現弓架閉合，將棧板和產品進行垂直方向的平行打包及添加護角，自動完成添加短護角、送帶、收帶、拉緊、摩擦焊接、剪帶和脫扣一系列捆扎工序，接口位置在貨物的頂部，捆扎牢靠美觀，保證產品在運輸、儲存中不會產生因捆扎不牢而散落的現象。適用于長度、寬度有一定規律，高度變化較大的貨物，最低打帶貨物可根據客戶現場要求配置。
適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。
產品性能及優點：
牢固耐用的結構框架。
捆扎機芯可提供可靠的拉緊力和穩定的接口強度，設計簡潔，更換容易，可大幅度提高打包效率。
機芯被牢固安置在升降機架上，通過可制動電機+導軌的結構帶動機架做上下移動。
捆扎帶沿著貨物通過捆扎機芯提供四周均衡的拉力。
可伸縮式的穿帶槽系統可保證順利穿帶和快速完成捆扎。
穿箭機構可穿過托盤的空隙。
穿箭帶有雙側光電檢測托盤空隙是否存在堵塞。
根據進入貨物的不同高度可自動檢測。
設備采用德國西門子PLC及觸摸屏，內建實時傳感器及故障排除息，操作及問題排除更簡單,快速恢復生產。
短護角料倉位于升降架兩側，在捆扎時可自動添加護角。
帶有人機界面觸摸屏的操作箱被安放在機身的機架立柱上。
友好的人機交互界面：人機界面圖形化設計，簡潔直觀，易操作。
帶有儲帶的電磁剎車式帶盤車可儲存收緊時多余的捆扎帶，可安裝20kg捆扎帶。
卡帶自動暫停，卡帶排除后，無須重新穿帶，可繼續打包。
缺帶自動檢測，確保可靠打包出貨。
自定義參數：位置自定義，適應不同應用場景；拉力自定義，適應多種產品需求，適應更多捆扎方式。
運動機構變頻驅動：安全、可靠、平穩。
技術數據：
捆扎帶規格：PET:1608；PP:1608 / 1610（符合國家標準）
捆扎帶材料：PET 綠色壓紋 /PP 透明白色壓紋（符合國家標準）
捆扎帶繞卷尺寸：內徑200 / 406 mm 卷寬150--190 mm 卷重20kg
機芯尺寸：L594mm×W372mm×H324mm
機芯重量：約20kg
設備尺寸：L4110mm*W940mm*H3310mm
護角規格：W50*W50*L80*：T5
料倉容量：單個料倉100個
設備總重量：約500kg
穿箭速度：約0.35m/s
送帶速度：穿/退帶2m/s 張緊0.15m/s
機架升降速度：約0.11m/s
單根捆扎時間：約20秒
捆扎拉緊力：最大150kg可調(根據捆扎帶品質而異)
做扣方式：熱熔黏合
接口黏合長度：15--20mm
焊接偏差：<2mm
焊接強度：>90%（根據捆扎帶品質而異）
黏合抗拉力：PET:約4000N
PP:1000-2000N
電源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制電壓：24 V DC
設備功率：約6kw
氣壓：5-6bar
最大耗氣量：約250L/min
設備標準顏色:
機身框架 ：RAL7035
移動件 ：RAL1018
控制箱 ：RAL7035
