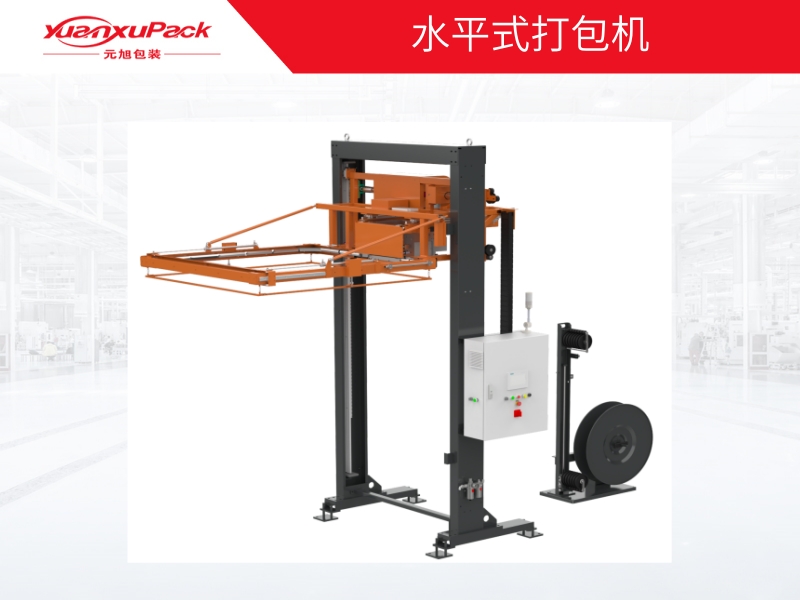

水平式打包機
所屬分類：自動打包機
- 咨詢電話：021-39294989
- 在線咨詢
- 產品介紹
水平式打包機：
機頭在側邊
機架上下移動
任意高度穿帶
閉合穿帶槽
水平平行打帶
電磁剎車式帶盤車
機身一體化電氣控制箱
捆扎方式：
水平式打包機是配備在包裝線的輸送系統中，通過閉合弓架穿帶，將棧板和產品進行水平方向的平行打包，自動完成送帶、收帶、拉緊、摩擦焊接、剪帶和脫扣一系列捆扎工序，接口的位置在貨物的側面，捆扎整齊美觀，保證產品在運輸、儲存中不會產生因捆扎不牢而散落的現象。
適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。
產品性能及優點：
牢固耐用的結構框架。
打包機芯可提供可靠的拉緊力和穩定的接口強度，設計簡潔，更換容易，可大幅度提高打包效率。
機芯被牢固安置在升降機架上，通過導軌及可制動電機帶動機架做前后移動。
可以離線或現場進行捆扎機芯維修，磨損件和備件更換方便。
捆扎帶沿著貨物通過捆扎機芯提供四周均衡的拉力。
暢通的閉合的穿帶槽可保證順利穿帶和快速完成捆扎。
根據貨物的可設定不同高度。
設備采用德國西門子PLC及觸摸屏，內建實時傳感器及故障排除息，操作及問題排除更簡單,快速恢復生產。
帶有人機界面觸摸屏的操作箱被安放在機身的機架立柱上。
友好的人機交互界面：人機界面圖形化設計，簡潔直觀，易操作。
帶有儲帶的電磁剎車式帶盤車可儲存收緊時多余的捆扎帶，可安裝20kg捆扎帶。
卡帶自動暫停，卡帶排除后，無須重新穿帶，可繼續打包。
缺帶自動檢測，確保可靠打包出貨。
自定義參數：位置自定義，適應不同應用場景；拉力自定義，適應多種產品需求，適應更多捆扎方式。
運動機構變頻驅動：安全、可靠、平穩。
暢通的閉合的穿帶槽可保證順利穿帶和快速完成捆扎。
技術數據
捆扎帶寬度：16±0.5mm（符合國家標準）
捆扎帶厚度：0.8±0.05mm（符合國家標準）
捆扎帶材料：A型只實用PET帶，B型可適用PP/PET
表面形式：壓紋
抗拉力：≥4400N
延伸率：12--16%
鐮 刀 彎：≤120mm/2m
捆扎帶繞卷尺寸 ：內徑406 mm 卷寬150-190 mm 卷重20kg
機頭尺寸：L500mm×W300mm×H360mm
機頭重量：約90kg
送帶速度：穿/退帶2m/s 張緊0.15m/s
機架升降速度：約0.11m/s
捆扎拉緊力：A型500-2500N;B型500--1500 N (可調整)
做扣方式：A型為摩擦焊接，B型熱熔焊接
接口粘合長度：15--20mm
焊接偏差：<2mm
焊接強度：達到90％以上
單根捆扎時間：約20秒
電源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制電壓：24 V DC
額定功率：2.5kw
最大耗氣量：約250L/min
氣壓：5-6bar
設備標準標準顏色:
框架：RAL7035
移動件：RAL1018
控制柜：RAL7035
PET/PP打包帶參數
| 規格 | 1608 |
| 材料 | PET/PP |
| 寬 度 | 16±0.5mm |
| 厚 度 | 0.8±0.5mm |
| 抗 拉 力(N) | ≥4400N |
| 延 伸 率（%） | 12-16% |
| 鐮 刀 彎 | ≤120mm/2m |
| 卷重 | 20kg |
| 表面 形 式 | 表面壓紋 |
| 卷 內 徑 | 406mm |
| 卷 外 徑 | 760mm |
| 卷 寬 度 | 160-190mm |
| 質 量 要 求 | 符合GB/T22344-2018《包裝用聚酯捆扎帶》 |
